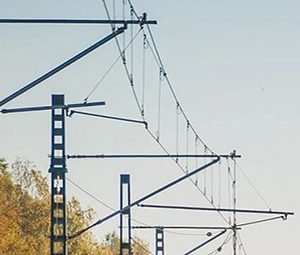

КОНТАКТНАЯ СЕТЬ КС-160.5
Проект выпущен в 2003 году для применения на сети железных дорог на участках перспективного повышения скоростей движения до 200 км/час.
Контактная сеть КС-160.5 выполнена одинарной компенсированной с рессорным тросом и обеспечивает:
• поддержание постоянной конструктивной высоты в процессе эксплуатации,
• применения струн расчетной длины (мерных струн);
• сохранение расчетных параметров контактной подвески на весь период эксплуатации.
Поддерживающие конструкции КС-160.5 рассчитаны для следующих условий эксплуатации:
- III ветрового района и III гололедного района;
- интервала температур 110°С (от -50С до +60С с учетом нагрева проводов);
- максимальной длины пролета 70 м;
- кривых минимального радиуса 300 м;
- длина анкерного участка до 1600 м.
В соответствии с Техническим указанием №К-04/07 от 01.06.2007 Управления электрификации и электроснабжения ОАО «РЖД» в 2008 году проект переработан для применения на металлических опорах при строительстве и реконструкции контактной сети и получил название КС-160.5-08
|
Параметры контактной сети КС-160.5-08 (КС-160-25И) |
||
|
Контактный провод |
МФ-100 |
|
|
Натяжение контактного провода, даН |
1050 |
|
|
Несущий трос |
М-120 |
ПБСМ1-95 |
|
Натяжение несущего троса, даН |
1350 |
|
|
Рессорный трос |
М-35 |
|
|
Длина рессорного троса, м |
16 |
|
|
Натяжение рессорного троса, даН |
300 |
|
|
Максимальный длительный ток подвески, А |
1230 |
880 |
|
Максимальная длина пролета, м |
65 |
|
|
Конструктивная высота подвески, м |
1,8 |
|
|
Высота контактного провода от УГР, м |
6,5 |
|
|
Максимальная длина анкерного участка, м |
2х800 |
|
Проект состоит из:
1. Альбом КС-160.5.0-08 «Схемы подвески, сопряжений, узлы контактной сети с изолированными горизонтальными консолями».
2. Альбом КС-160.5.1-08 «Консоли изолированные горизонтальные. Фиксаторы. Схемы установки, типоразмеры и таблицы применения».
Альбомы схемных решений и типовых узлов (КС-160.5.0-08 и КС-160.5.1-08) предназначены для производства строительно-монтажных работ и эксплуатационных организаций.
В качестве опорных конструкций применены металлические двухшвеллерные опоры на фундаментах ТСА с анкерным креплением. В случае применения железобетонных опор используются узлы крепления по проекту КС-160.5 в редакции 2003 г.
В проекте использованы изолированные трубчатые горизонтальные консоли ИТГ;
и трубчатые сочлененные фиксаторы:
· прямые ФПИ-25,0;
· обратные ФОИ-25,0;
· прямые с ветровой струной ФПИ-в-25,0;
· обратные с ветровой струной ФОИ-в-25,0;
· прямые с Г-образным дополнительным фиксатором ФПИ-Г-25,0
· обратные с Г-образным дополнительным фиксатором ФОИ-Г-25,0
· анкеруемых ветвей ФАИ-25,0;
· гибкие фиксаторы ФГИ-25,0.
Таблицы применения консолей и фиксаторов разработаны для типовых габаритов опор (3,1, 3,3, 3,5, 4,9 и 5,7) м. При габарите опор более 4,9 м рекомендуется применение консольных стоек, монтируемых на жестких поперечинах.
В IV-V ветровых районах и на участках с автоколебаниями проводов применяются ветровые струны для дополнительных фиксаторов и устанавливаются жесткие распорки к основным стержням сочлененных фиксаторов.В проекте приведены условия выбора типов консолей и фиксаторов на кривых участках пути.В консолях применена арматура, выполненная методом точного литья, из стали 25 ГЛ по ГОСТ 1050-88 или чугуна марки ВЧ-40 по ГОСТ 7293-85 с защитным покрытием толщиной 120–150 мкм выполненным методом горячего цинкования по ГОСТ 9.307-89.
Крепежные изделия диаметром до 12 мм выполняются из нержавеющей стали. Крепежные изделия диаметром свыше 12 мм выполняются из углеродистой стали с защитным термодиффузионным покрытием.
Кронштейны полевых проводов должны применяться по проекту «Конструкции контактной сети переменного тока с антикоррозионным покрытием методом горячего цинкования. Кронштейны полевых проводов. (Трансэлектропроект, альбомы проекта 4971)».
В состав проекта КС-160.5-08 включена форма заказной спецификации для комплектной поставки опорных и поддерживающих конструкций по анкерным участкам. В спецификации учтена средняя потребность в материалах и арматуре на анкерный участок.
