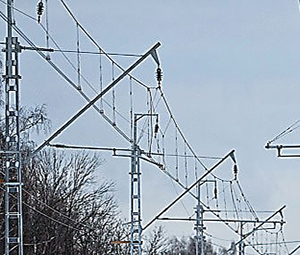

КОНТАКТНАЯ СЕТЬ КС-160.4

В соответствии с   Техническим   указанием   №К-04/07 от 01.06.2007 Управления  электрификации  и  электроснабжения  ОАО  «РЖД» в 2009 году проект КС-160.4 переработан для применения на металлических опорах при  строительстве и   реконструкции   контактной   сети   и получил название КС-160.4-09.

Поддерживающие конструкции КС-160.4 рассчитаны для следующих условий эксплуатации:

• III ветровой район и III гололедный район;
• интервал температур 110°С (от -50С до +60С с учетом нагрева проводов);
• максимальная длина пролета 70 м;
• кривая минимального радиуса 300 м;
• длина анкерного участка до 1600 м.

Основные параметры контактной сети КС-160.4-09 (КС-160-3)
Контактный провод	2хНЛФ-100
Натяжение контактного провода, даН	2х1050
Несущий трос	М-120
Натяжение несущего троса, даН	1800
Рессорный трос	Бр-35
Длина рессорного троса, м	16
Натяжение рессорного троса, даН	250
Максимальный длительный ток подвески, А	1780
Длина пролета, м	65
Конструктивная высота подвески, м	1,8
Высота контактного провода от УГР, м	6,5
Максимальная длина анкерного участка, м	2х800

Проект состоит из:

1. Альбом КС-160.4.0-09 «Схемы подвески, сопряжений, узлы контактной сети с неизолированными наклонными консолями».
2. Альбом КС-160.4.1-09 «Консоли и фиксаторы. Схемы установки, типоразмеры и таблицы применения
Альбомы схемных решений и типовых узлов (КС-160.4.0-09 и КС-160.4.1-09) предназначены для производства строительно-монтажных работ и эксплуатационных организаций.

В качестве опорных конструкций применены металлические двухшвеллерные опоры на фундаментах ТСА с анкерным креплением. В случае применения железобетонных опор используются узлы крепления по проекту КС-160.4 в редакции 2003 г.


В проекте использованы неизолированные наклонные консоли:

• трубчатые НТ(НТК);
• швеллерные Н(НК);
и трубчатые сочлененные фиксаторы:
• прямые ФП-3,0;
• обратные ФО-3,0;
• прямые с ветровой струной ФП-в-3,0;
• обратные с ветровой струной ФО-в-3,0;
• прямые с Г-образным дополнительным фиксатором ФПГ-3,0
• обратные с Г-образным дополнительным фиксатором ФОГ-3,0
• анкеруемых ветвей ФА-3,0;
• гибкие фиксаторы ФГ-3,0.

Таблицы применения консолей и фиксаторов разработаны как для типовых габаритов опор (3,1, 3,3, 3,5) и увеличенных - 4,9 и 5,7 м.
При габарите опор более 4,9 м рекомендуется применение консольных стоек, монтируемых  на  жестких  поперечинах.
Для повышения надежности крепления фиксаторов в проекте проработаны узлы установки поддерживающих струн и жестких распорок к фиксаторам ФП, ФО, ФА.
В IV-V ветровых районах и на участках с автоколебаниями проводов применяются ветровые струны для дополнительных фиксаторов и устанавливаются жесткие распорки к основным стержням сочлененных фиксаторов.
В проекте приведены условия выбора типов консолей и фиксаторов на кривых участках пути.
В консолях применена арматура, выполненная методом точного литья, из стали 25 ГЛ по  ГОСТ  1050-88   или   чугуна  марки  ВЧ-40  по   ГОСТ   7293-85 с защитным покрытием толщиной 120–150 мкм выполненным методом горячего цинкования по ГОСТ 9.307-89.
Крепежные изделия диаметром до 12 мм выполняются из нержавеющей стали. Крепежные изделия диаметром свыше 12 мм выполняются из углеродистой стали с защитным термодиффузионным покрытием.
Кронштейны полевых проводов должны применяться по проекту «Конструкции контактной сети переменного тока с антикоррозионным покрытием методом горячего цинкования. Кронштейны полевых проводов. (Трансэлектропроект, альбомы проекта 4971)».

В  состав  проекта  включена  форма  заказной  спецификации  для  комплектной поставки   опорных   и   поддерживающих   конструкций   по   анкерным   участкам. В спецификации учтена средняя потребность в материалах и арматуре на анкерный участок.
