КОНТАКТНАЯ СЕТЬ КС-160.3

В соответствии с   Техническим   указанием   №К-04/07 от 01.06.2007 Управления  электрификации  и  электроснабжения  ОАО  «РЖД» в 2008 году проект переработан для применения на металлических опорах при  строительстве и   реконструкции   контактной   сети   и получил название КС-160.3-08

Поддерживающие конструкции КС-160.3 рассчитаны для следующих условий эксплуатации:

• III ветрового района и III гололедного района;

•  интервала температур 110°С;

• максимальной длины пролета 70 м;

• кривых минимального радиуса 300 м;

• длина анкерного участка до 1600 м.

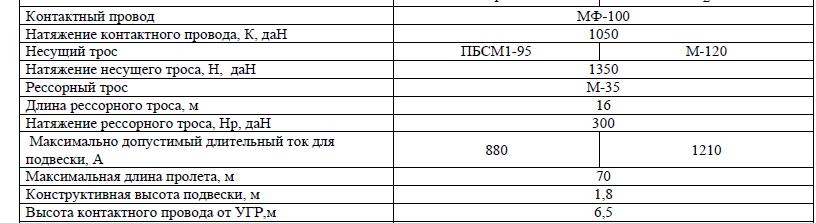

ОСНОВНЫЕ  ПАРАМЕТРЫ  КС-160.3-08

Проект состоит из:

1. Альбом КС-160.3.0-08 «Схемы подвески, сопряжений, узлы контактной сети с неизолированными наклонными консолями».

2. Альбом КС-160.3.1-08 «Консоли и фиксаторы. Схемы установки, типоразмеры и таблицы применения

Альбомы схемных решений и типовых узлов (КС-160.3.0-08 и КС-1603.1-08) предназначены для производства строительно-монтажных работ и эксплуатационных организаций.

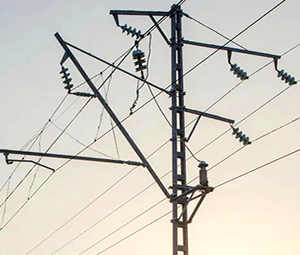

В качестве опорных конструкций применены металлические двухшвеллерные опоры с анкерным креплением на фундаментах ТСА

 В проекте использованы неизолированные наклонные консоли:

·         трубчатые НТ(НТК);

·      швеллерные Н(НК);

и трубчатые сочлененные фиксаторы:

·         прямые ФП-25,0;

·         обратные ФО-25,0;

·         прямые с ветровой струной ФП-в-25,0;

·         обратные с ветровой струной ФО-в-25,0;

·         прямые с Г-образным дополнительным фиксатором ФПГ-25,0

·         обратные с Г-образным дополнительным фиксатором ФОГ-25,0

·         анкеруемых ветвей ФА-25,0;

·         гибкие фиксаторы ФГ-25,0.

Таблицы применения консолей и фиксаторов разработаны как для типовых габаритов опор (3,1, 3,3, 3,5) и увеличенных - 4,9 и 5,7 м.  При габарите опор более 4,9 м рекомендуется применение консольных стоек, монтируемых на жестких поперечинах. Для повышения надежности крепления фиксаторов в проекте проработаны узлы установки поддерживающих струн и жестких распорок к фиксаторам ФП, ФО, ФА.

В IV-V ветровых районах и на участках с автоколебаниями проводов применяются ветровые струны для дополнительных фиксаторов и устанавливаются жесткие распорки к основным стержням сочлененных фиксаторов. В проекте приведены условия выбора типов консолей и фиксаторов на кривых участках пути.

В консолях применена арматура, выполненная методом точного литья, из стали 25 ГЛ по ГОСТ 1050-88   или   чугуна марки ВЧ-40 по   ГОСТ   7293-85 с защитным покрытием толщиной 120–150 мкм выполненным методом горячего цинкования по ГОСТ 9.307-89.

Крепежные изделия диаметром до 12 мм выполняются из нержавеющей стали. Крепежные изделия диаметром свыше 12 мм выполняются из углеродистой стали с защитным термодиффузионным покрытием.

В состав проекта включена форма заказной спецификации для комплектной поставки опорных и поддерживающих конструкций по анкерным участкам. В спецификации учтена средняя потребность в материалах и арматуре на анкерный участок.
