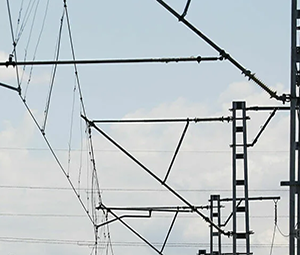

КОНТАКТНАЯ СЕТЬ КС-160.1
В 2012 году проект переработан для применения на металлических опорах, т.к. в соответствии с Техническим указанием №К-04/07 от 01.06.2007 Управления электрификации и электроснаб-
жения ОАО «РЖД» при строительстве и реконструкции контактной сети должны применяться металлические опоры.
2. Альбом КС-160.1.1-12 «Консоли и фиксаторы. Схемы установки, типоразмеры и таблицы применения
Альбомы схемных решений и типовых узлов (КС-160.1.0-12 и КС-160.1.1-12) предназначены для проектирования, производства строительно-монтажных работ и эксплуатационных организаций.
В проекте использованы изолированные трубчатые наклонные консоли ИТС – со сжатой тягой и ИТР – с растянутой тягой, трубчатые сочлененные фиксаторы:
• прямые ФПИ-25,0;
• обратные ФОИ-25,0;
• прямые с ветровой струной ФПИ-в-25,0;
• обратные с ветровой струной ФОИ-в-25,0;
• анкеруемых ветвей ФАИ-25,0,
• гибкие фиксаторы ФГИ-25,0.
Таблицы применения консолей и фиксаторов приведены как для типовых габаритов опор (3,1, 3,2, 3,3, 3,5, 4,9, 5,7 м) так и для всего диапазона габаритов от 3,1 до 5,9 м.
При габарите опор 4,5 м и более консоли устанавливаются с применением консольных удлинителей. При габарите опор более 4,9 м рекомендуется применение консольных стоек, монтируемых на жестких поперечинах. В проекте приведены условия выбора типов консолей и фиксаторов на кривых участках пути.
В консолях применена арматура, выполненная методом точного литья, из стали 25 ГЛ по ГОСТ 1050-88 или чугуна марки ВЧ-40 по ГОСТ 7293-85 с защитным покрытием толщиной 120–150 мкм выполненным методом горячего цинкования по ГОСТ 9.307-89.
Крепежные изделия диаметром до 12 мм выполняются из нержавеющей стали. Крепежные изделия диаметром свыше 12 мм выполняются из углеродистой стали с защитным термодиффузионным покрытием.
В состав проекта включена форма заказной спецификации для комплектной поставки опорных и поддерживающих конструкций по анкерным участкам. В спецификации учтена средняя потребность в материалах и арматуре на анкерный участок.
жения ОАО «РЖД» при строительстве и реконструкции контактной сети должны применяться металлические опоры.
ОСНОВНЫЕ ПАРАМЕТРЫ КС-160.1-12
Поддерживающие конструкции КС-160.1 рассчитаны для следующих условий эксплуатации:
-
III ветрового района и III гололедного района;
-
интервала температур 110°С;
-
максимальной длины пролета 70 м;
-
кривых минимального радиуса 300 м;
-
длина анкерного участка до 1600 м.
Проект КС-160.1-12 состоит из:
1. Альбом КС-160.1.0-12 «Схемы подвески, сопряжений, узлы контактной сети с изолированными наклонными консолями».2. Альбом КС-160.1.1-12 «Консоли и фиксаторы. Схемы установки, типоразмеры и таблицы применения
Альбомы схемных решений и типовых узлов (КС-160.1.0-12 и КС-160.1.1-12) предназначены для проектирования, производства строительно-монтажных работ и эксплуатационных организаций.
В проекте использованы изолированные трубчатые наклонные консоли ИТС – со сжатой тягой и ИТР – с растянутой тягой, трубчатые сочлененные фиксаторы:
• прямые ФПИ-25,0;
• обратные ФОИ-25,0;
• прямые с ветровой струной ФПИ-в-25,0;
• обратные с ветровой струной ФОИ-в-25,0;
• анкеруемых ветвей ФАИ-25,0,
• гибкие фиксаторы ФГИ-25,0.
Таблицы применения консолей и фиксаторов приведены как для типовых габаритов опор (3,1, 3,2, 3,3, 3,5, 4,9, 5,7 м) так и для всего диапазона габаритов от 3,1 до 5,9 м.
При габарите опор 4,5 м и более консоли устанавливаются с применением консольных удлинителей. При габарите опор более 4,9 м рекомендуется применение консольных стоек, монтируемых на жестких поперечинах. В проекте приведены условия выбора типов консолей и фиксаторов на кривых участках пути.
В консолях применена арматура, выполненная методом точного литья, из стали 25 ГЛ по ГОСТ 1050-88 или чугуна марки ВЧ-40 по ГОСТ 7293-85 с защитным покрытием толщиной 120–150 мкм выполненным методом горячего цинкования по ГОСТ 9.307-89.
Крепежные изделия диаметром до 12 мм выполняются из нержавеющей стали. Крепежные изделия диаметром свыше 12 мм выполняются из углеродистой стали с защитным термодиффузионным покрытием.
В состав проекта включена форма заказной спецификации для комплектной поставки опорных и поддерживающих конструкций по анкерным участкам. В спецификации учтена средняя потребность в материалах и арматуре на анкерный участок.
